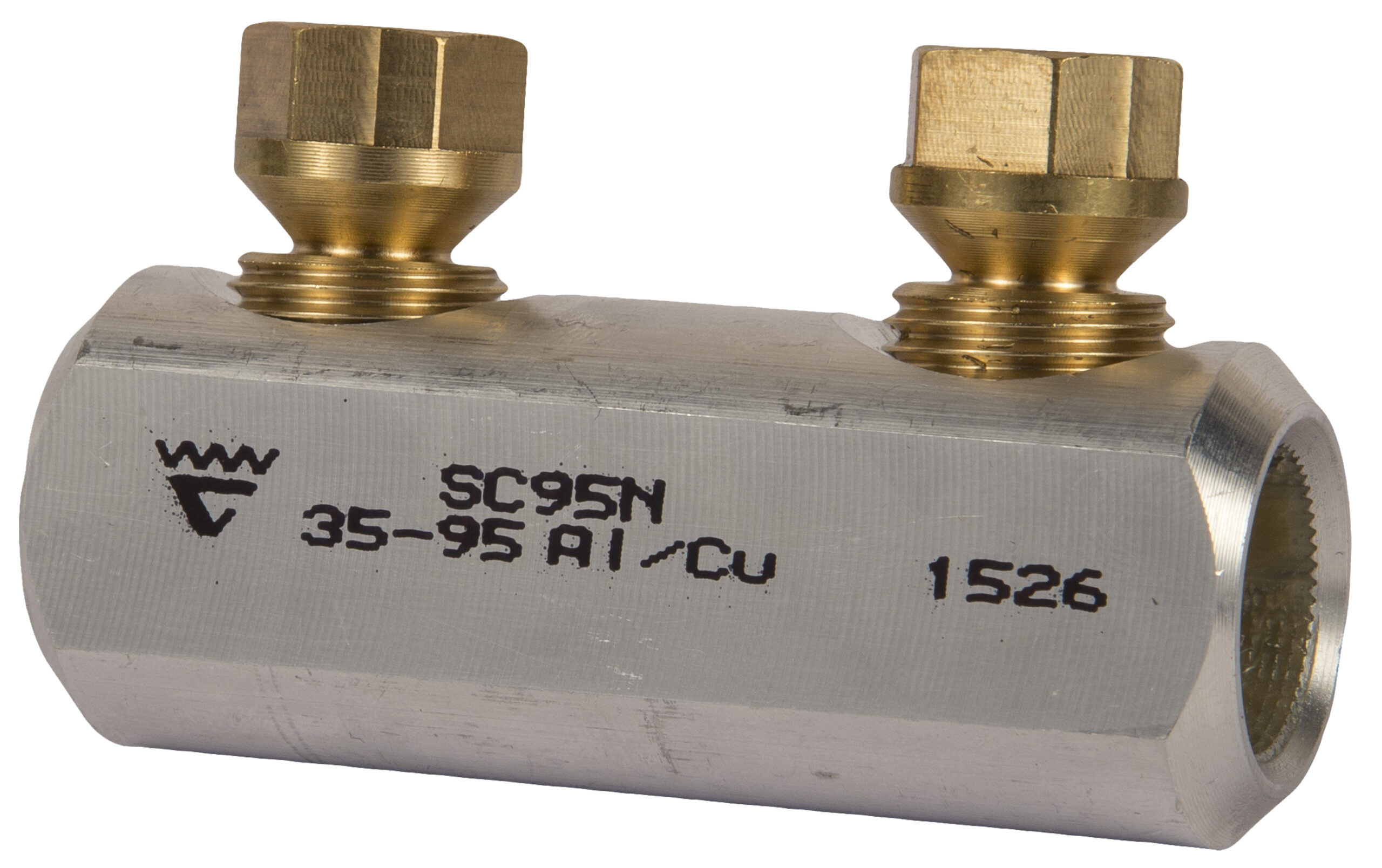

Schraubverbinder 10-240 mm² (Gewindeschraube)

SC95N

  • Schraubenmaterial: Messing, minimiert die Reibung
  • Einfache Handhabung durch Gewindeschrauben mit Abreißkopf
  • Mit Zwischenwand
  • Spannungsbereich: 1 kV
  • Erfüllt die Anforderungen der Norm IEC 61238-1:2003

Schraubverbinder 1 kV, passend für Al- und Cu-Leiter der Klasse 1 und 2. Rundleiter 35-95 mm², Sektorleiter 50-95 mm². Beim Verbinden von Schirmleitern mit 6-35 mm² kommt die Einlage SC95N/PEN zum Verbinden der Kupferabschirmung des Kabels zum Einsatz.

  • REACH
  • RoHS
  • SYSELP
  • CE
  • UKCA
Add to cart Eine Produktbroschüre erstellen
Artikelnummer: 7320-011500
EAN: 7393487049284

d (mm): 16.8
D (mm): 23,0
L (mm): 69
s (mm): 31

Max. Spannung (kV): 1

Schirmleiter (mm²): 57-95
Schirmleiter (mit Einlage), min. (mm²): 16-50 (SC95N/PEN)
Schirmleiter (mit Einlage), max. (mm²): 16-50 (SC95N/PEN)
Kabeltyp rund (mm²): 35-95
Kabeltyp Sektor (mm²): 50-95
Mit Abrisskopf: Ja
Nennquerschnitt Kupfer, RM, min. (mm²): 35
Nennquerschnitt Kupfer, RM, max. (mm²): 95
Nennquerschnitt Kupfer, RE, min. (mm²): 35
Nennquerschnitt Kupfer, RE, max. (mm²): 95
Nennquerschnitt Kupfer, SM, min. (mm²): 35
Nennquerschnitt Kupfer, SM, max. (mm²): 95
Nennquerschnitt Aluminium, RM, min. (mm²): 35
Nennquerschnitt Aluminium, RM, max. (mm²): 95
Nennquerschnitt Aluminium, RE, min. (mm²): 35
Nennquerschnitt Aluminium, RE, max. (mm²): 95
Nennquerschnitt Aluminium, SM, min. (mm²): 35
Nennquerschnitt Aluminium, SM, max. (mm²): 95
Nennquerschnitt Aluminium, SE, min. (mm²): 35
Nennquerschnitt Aluminium, SE, max. (mm²): 95
