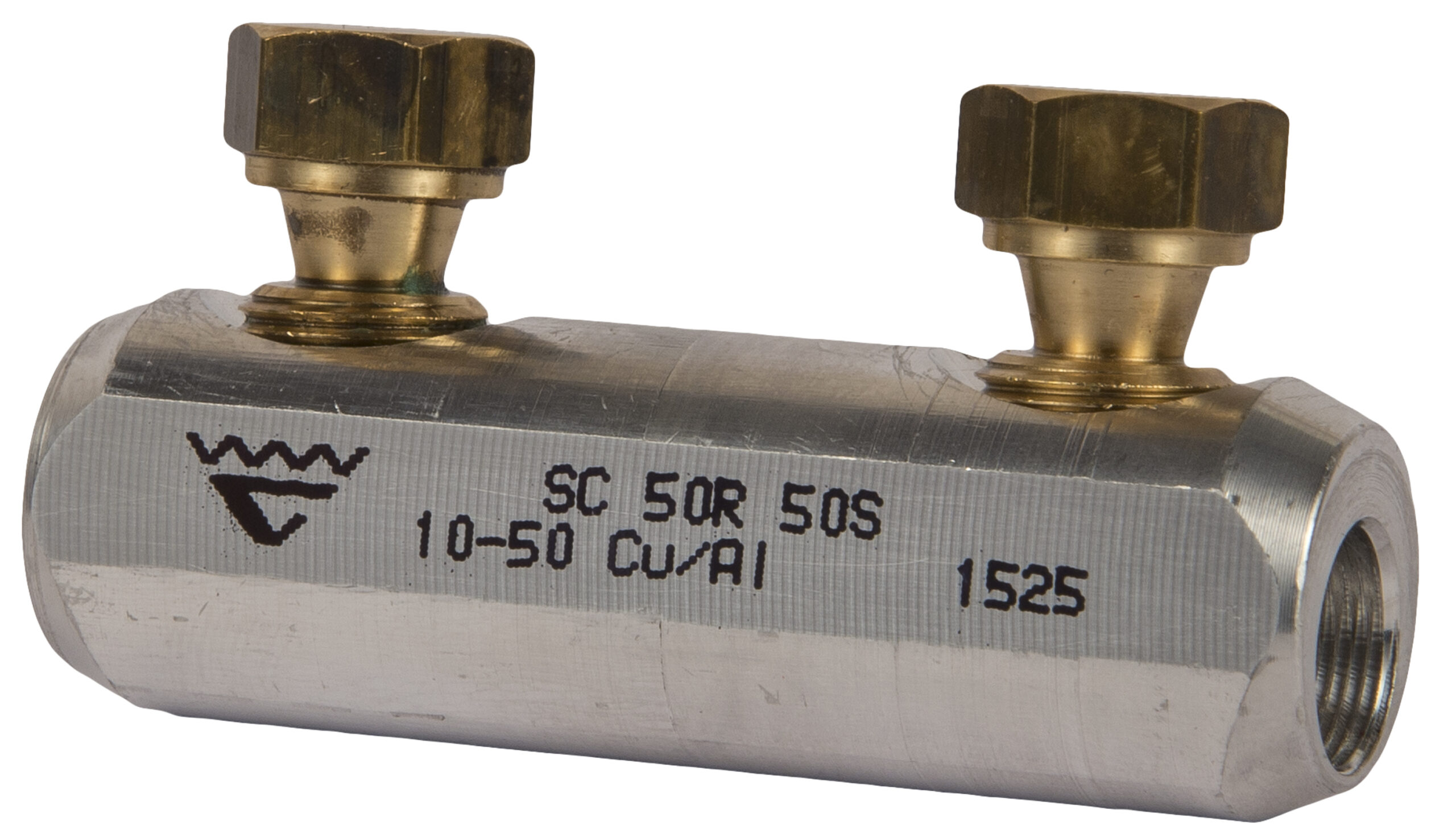

Schraubverbinder 10-240 mm² (Gewindeschraube)

SC50R50S

  • Schraubenmaterial: Messing, minimiert die Reibung
  • Mit Zwischenwand
  • Einfache Handhabung durch Gewindeschrauben mit Abreißkopf
  • Spannungsbereich: 1-36 kV
  • Erfüllt die Anforderungen der Norm IEC 61238-1:2003

Schraubverbinder 1-36 kV, passend für Al- und Cu-Leiter der Klasse 1 und 2. Rundleiter 10-50 mm² (Cu RE 10-35 mm²), Sektorleiter 16-50 mm². Beim Verbinden von Schirmleitern mit 6-35 mm² kommt die Einlage SC95N/PEN zum Verbinden der Kupferabschirmung des Kabels zum Einsatz.

  • REACH
  • RoHS
  • SYSELP
  • CE
  • UKCA
Add to cart Eine Produktbroschüre erstellen
Artikelnummer: 7320-010100
EAN: 7393487041899

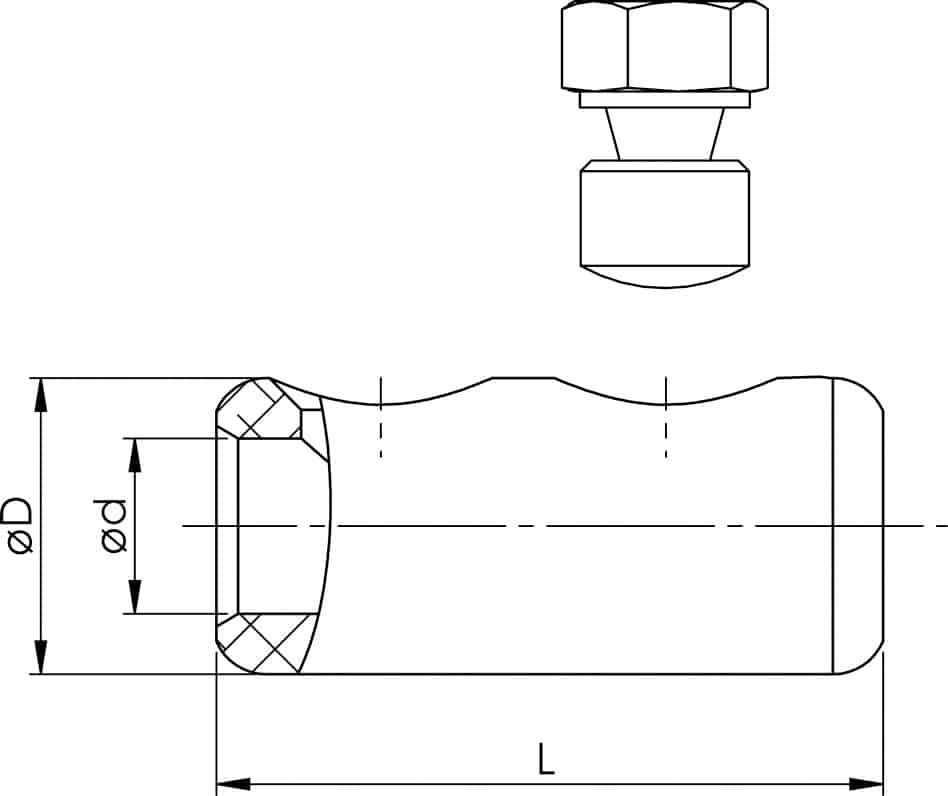

d (mm): 10.7
D (mm): 17,3
L (mm): 62
s (mm): 32

Max. Spannung (kV): 1-36

Schirmleiter (mm²): 10-35
Kabeltyp rund (mm²): 10-50
Kabeltyp Sektor (mm²): 16-50
Oberflächenbehandlung: Verzinnt
Mit Abrisskopf: Ja
Anschlussgewindemaß metrisch (M): 12
Nennquerschnitt Kupfer, RM, min. (mm²): 10
Nennquerschnitt Kupfer, RM, max. (mm²): 50
Nennquerschnitt Kupfer, RE, min. (mm²): 10
Nennquerschnitt Kupfer, RE, max. (mm²): 35
Nennquerschnitt Kupfer, SM, min. (mm²): 16
Nennquerschnitt Kupfer, SM, max. (mm²): 50
Nennquerschnitt Aluminium, RM, min. (mm²): 10
Nennquerschnitt Aluminium, RM, max. (mm²): 50
Nennquerschnitt Aluminium, RE, min. (mm²): 10
Nennquerschnitt Aluminium, RE, max. (mm²): 50
Nennquerschnitt Aluminium, SM, min. (mm²): 16
Nennquerschnitt Aluminium, SM, max. (mm²): 50
Nennquerschnitt Aluminium, SE, min. (mm²): 16
Nennquerschnitt Aluminium, SE, max. (mm²): 50
Min. AWG-Größe: EV000154
Max. AWG-Größe: EV000154
