Schraubkabelschuhe 10-630 mm² (Gewindeschraube)

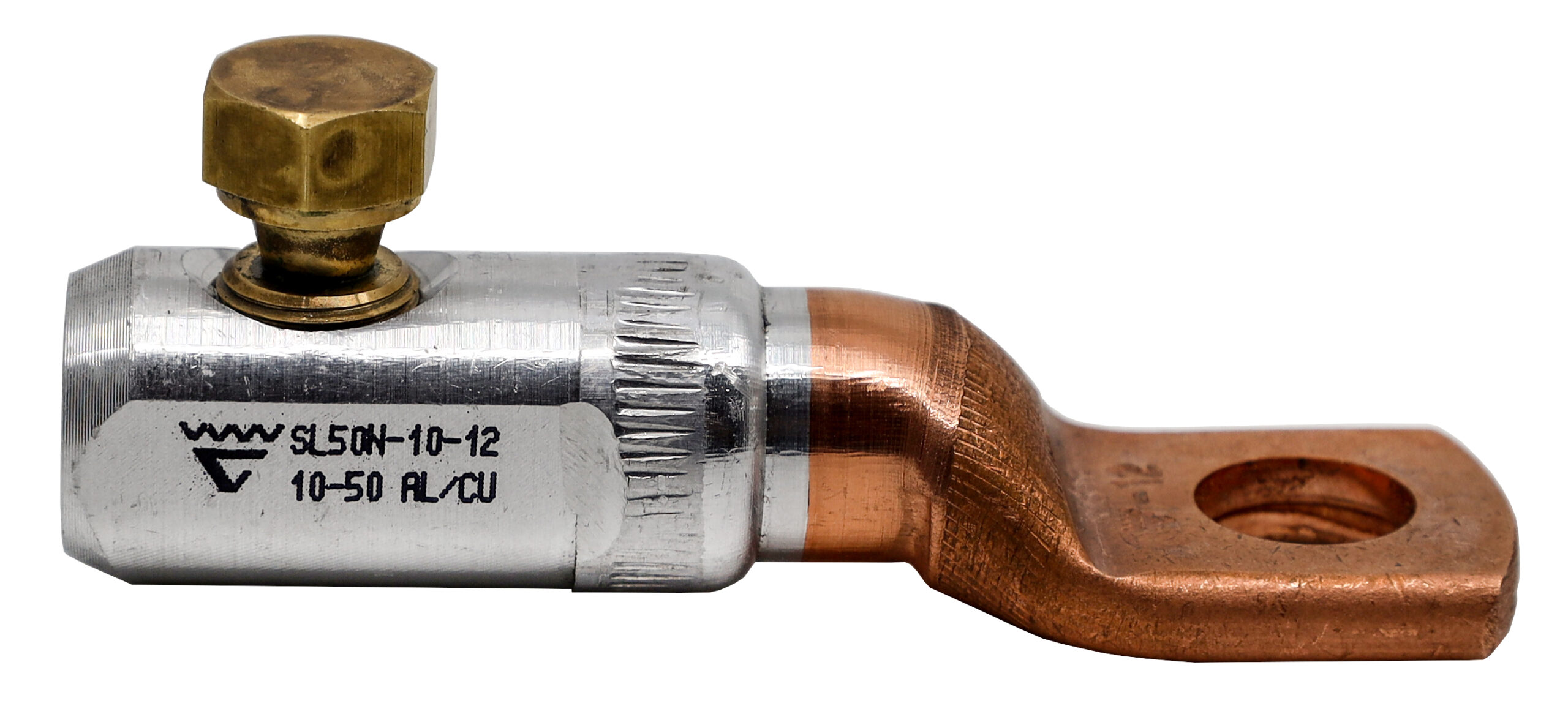

SL50N-10-12

  • Schraubenmaterial: Messing, minimiert die Reibung
  • Einfache Handhabung durch Gewindeschrauben mit Abreißkopf
  • Spannungsbereich 1 kV
  • Erfüllt die Anforderungen der Norm IEC 61238-1:2003
  • Kabelschuhe aus Bimetall für beste Funktion

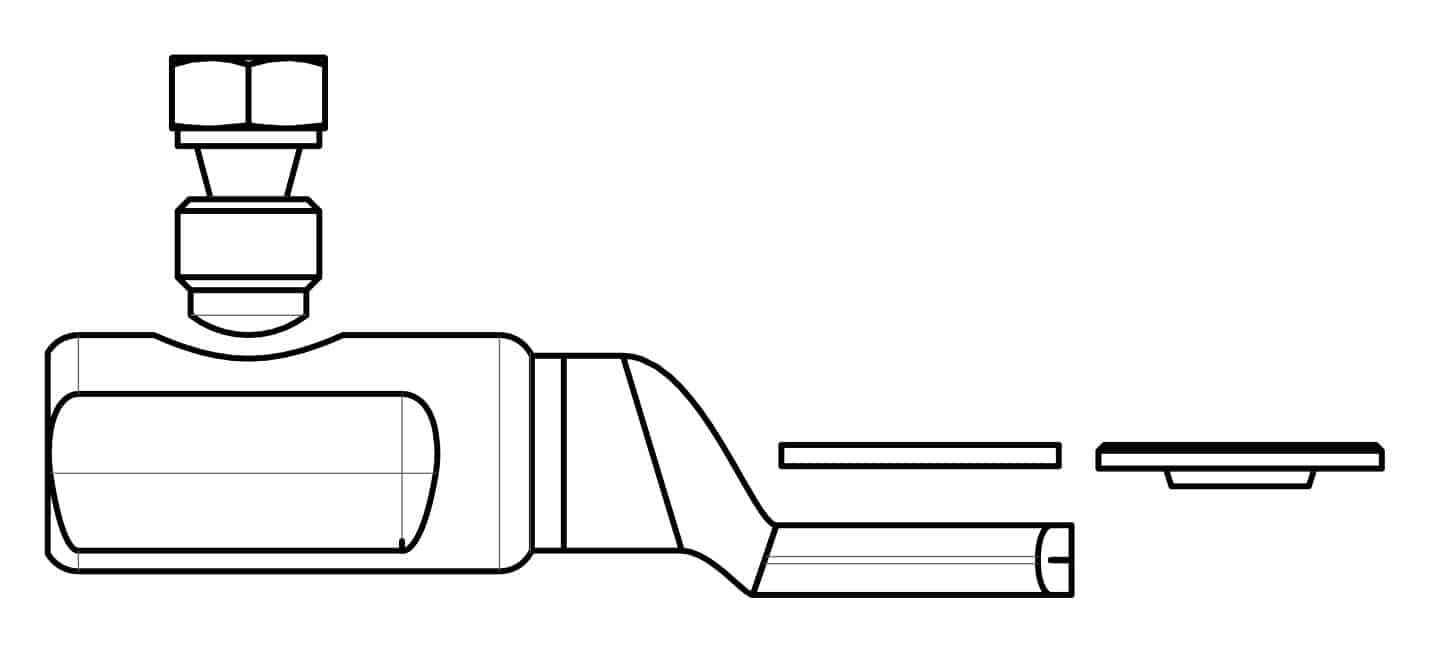

Schraubkabelschuh 1 kV, passend für Al- und Cu-Leiter der Klasse 1 und 2. Rundleiter 10-50 mm², Sektorleiter 10-50 mm². Passend für M10 und M12, Reduzier- und Unterlegscheibe sind im Lieferumfang enthalten.

  • REACH
  • RoHS
  • SYSELP
  • CE
  • UKCA
Add to cart Eine Produktbroschüre erstellen
Artikelnummer: 7334-017400
EAN: 7393487087200

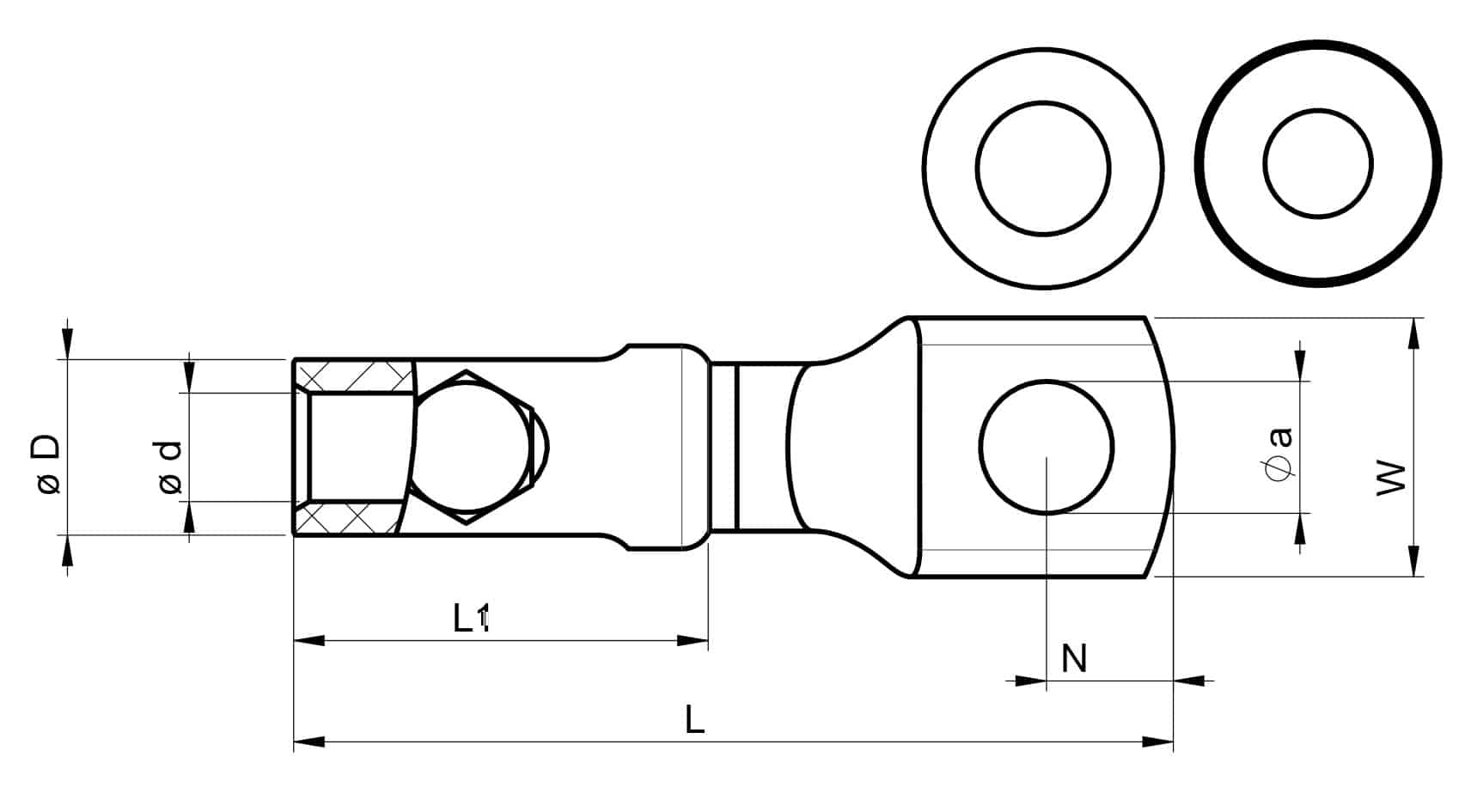

a (mm): 13
W (mm): 25.5
t (mm): 5.9
N (mm): 12.5
d (mm): 12
D (mm): 20/17,3
L1 (mm): 44
L (mm): 87
s (mm): 32

Schraube: M10, M12
Max. Spannung (kV): 1

Schirmleiter (mm²): 10-35
Kabeltyp rund (mm²): 10-50
Kabeltyp Sektor (mm²): 10-50
Mit Abrisskopf: Ja
Anschlussgewindemaß metrisch (M): 12.1
Nennquerschnitt Kupfer, RM, min. (mm²): 10
Nennquerschnitt Kupfer, RM, max. (mm²): 50
Nennquerschnitt Aluminium, RM, min. (mm²): 10
Nennquerschnitt Aluminium, RM, max. (mm²): 50
