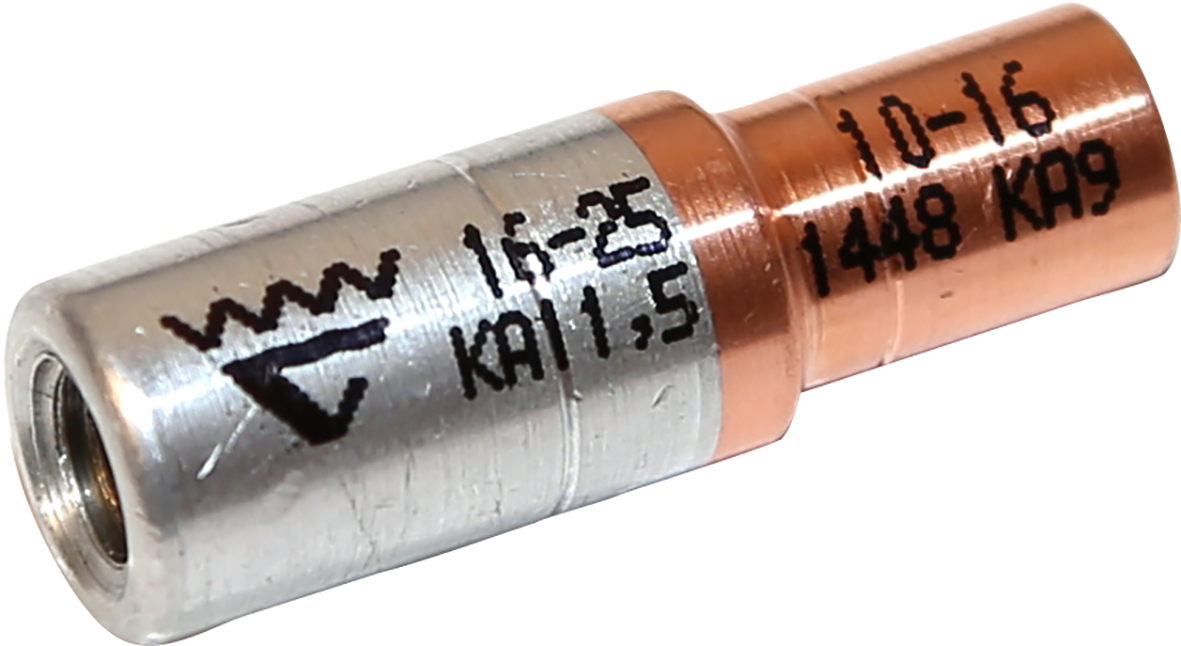

Stoßverbinder aus Aluminium/Kupfer 16-500 mm²

AKS1625-1016

  • Zum Verbinden eines Al-Leiters mit einem Cu-Leiter.
  • Zwei Pressungen für Al, normalerweise eine Pressung für Cu.

AlCu-Stoßverbinder für den Übergang von mehrdrähtigen Al-Leitern mit 16-25 mm² auf massive, mehrdrähtige, feindrähtige oder Schirmleiter aus Cu mit 10-16 mm². Beim Crimpen des Cu-Teils werden die Pressbacken zwischen der Markierung an der Hülse und der Außenkante positioniert. Verwendung mit dem zertifizierten Elpress-System V600.

  • REACH
  • RoHS
  • SYSELP
  • CE
  • UKCA
Add to cart Eine Produktbroschüre erstellen
Artikelnummer: 7333-413000
EAN: 7393487049253

s1 (mm): 17
d (mm): 6.2
D (mm): 11,5
L (mm): 36.5
s (mm): 19
d1 (mm): 6
D1 (mm): 9

AWG/MCM Mehrdrähtig Al: 9 - 4 AWG
AWG/MCM Cu: 8 - 6 AWG
mm² Mehrdrähtig Al: 16-25
mm² Cu: 10-16
Wicklung (mm²): Al 16-30
Ölstopp/Mittelsteg: Ja
Spannungspegel : Sonstiges
Werkstoff: Aluminium / Kupfer
Querschnittsform: Rund
Nennquerschnitt Aluminium, SE, min. (mm²): 16
Nennquerschnitt Aluminium, SE, max. (mm²): 25
Nennquerschnitt Aluminium, RM/SM, max. (mm²): 25
